Минераловатные маты в теплоизоляции магистральных трубопроводов, воздуховодов, котлов и насосов

Содержание

1. Минераловатные маты для теплоизоляции трубопроводов
2. Принципы теплоизоляции магистральных трубопроводов
3. Тепловая изоляция газоходов и прямоугольных воздуховодов
4. Принципы теплоизоляции котлов и насосного оборудования
5. Заключение

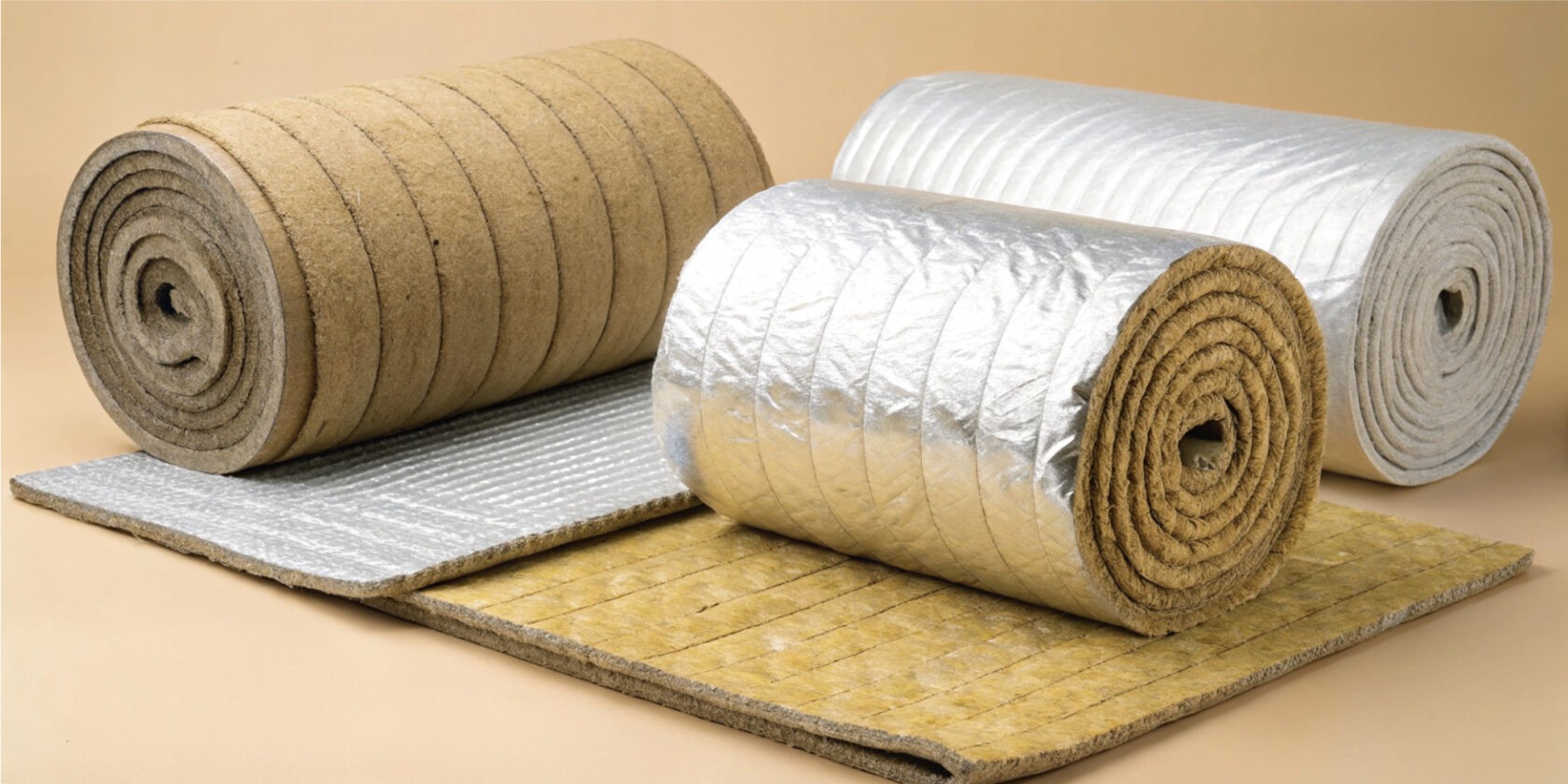

Типы минераловатных матов для теплоизоляции трубопроводов

Прошивные маты

Изготавливаются из базальтового (каменного) волокна и упрочняются продольной прошивкой стеклоровингом или проволокой. Благодаря этому обладают повышенной прочностью на разрыв и сохраняют целостность даже при сложных монтажных условиях. Выпускаются как в чистом виде, так и с защитными покрытиями:

• алюминиевая фольга (для отражения ИК-излучения);


• стеклоткань (для механической защиты);


• металлическая сетка (для агрессивных сред).

По сравнению с базовыми минераловатными матами, прошивные обладают улучшенными эксплуатационными характеристиками — устойчивостью к деформации, вибрации и длительным нагрузкам. При наружной прокладке трубопроводов требуют устройства внешнего защитного кожуха, например, из оцинкованной стали.

Фольгированные (кашированные) маты

Оснащены слоем алюминиевой фольги, прочно соединенной с минераловатной основой — без риска отслоения или разрыва при монтаже. Предназначены в первую очередь для внутренних систем, включая трубопроводы с отрицательными температурами (холодоснабжение, рефрижерация), где фольга одновременно выполняет функцию пароизоляции, так что дополнительный паробарьер не требуется.

Ламельные маты

Производятся из вертикально ориентированных каменных волокон (ламелей), приклеенных к армированной алюминиевой подложке. За счет особой структуры сохраняют заданную толщину в течение всего срока эксплуатации, не дают усадки и не деформируются при монтаже. Применяются для изоляции поверхностей с большой кривизной и сложной геометрией: промышленных резервуаров, котлов, емкостного оборудования.

Технические маты

Бюджетное решение для временных или вспомогательных систем, например, стройплощадочные коммуникации, сезонные линии. Рекомендованы для теплоносителей с температурой до +150℃. Срок службы — до 2 лет. Как и прошивные маты, при наружной установке требуют защиты от атмосферных воздействий (например, оцинкованного кожуха).

Высокотемпературные маты

Специализированный продукт для экстремальных условий: изоляция паропроводов ТЭЦ, печных агрегатов, систем нагрева и охлаждения пара. Рабочая температура — от 350℃ до 700℃ (в зависимости от модификации). Обеспечивают стабильные теплоизоляционные свойства при длительном воздействии высоких температур. При открытой прокладке также требуют наружной защиты от осадков и УФ-излучения.

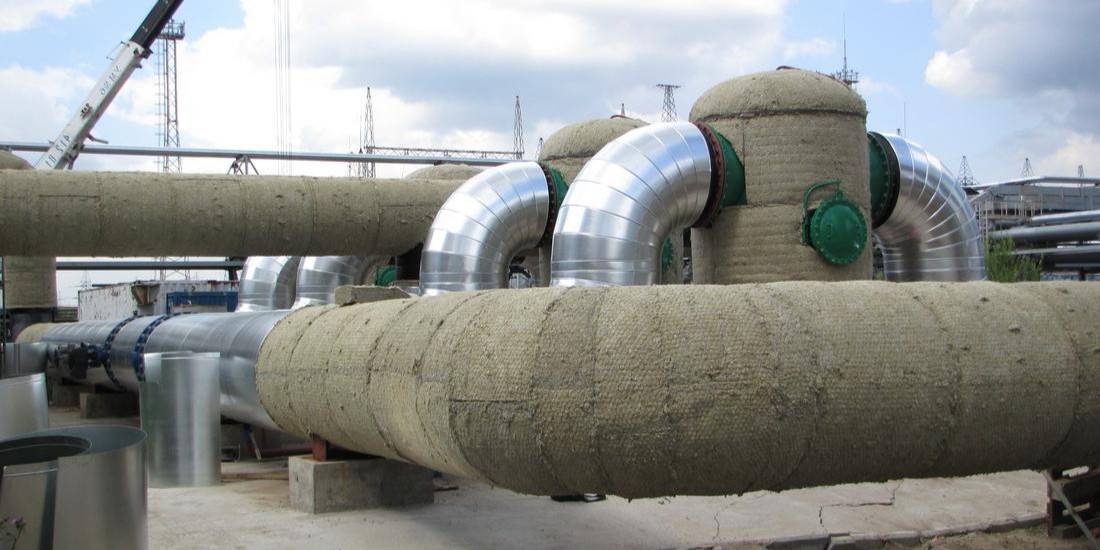

Ключевые принципы теплоизоляции магистральных трубопроводов

Основным материалом для теплоизоляции магистральных трубопроводов служат прошивные маты из минеральной (базальтовой) ваты. Конструкция и способ крепления изоляции определяются диаметром трубы, количеством слоев, а также ориентацией прокладки (горизонтальной или вертикальной).

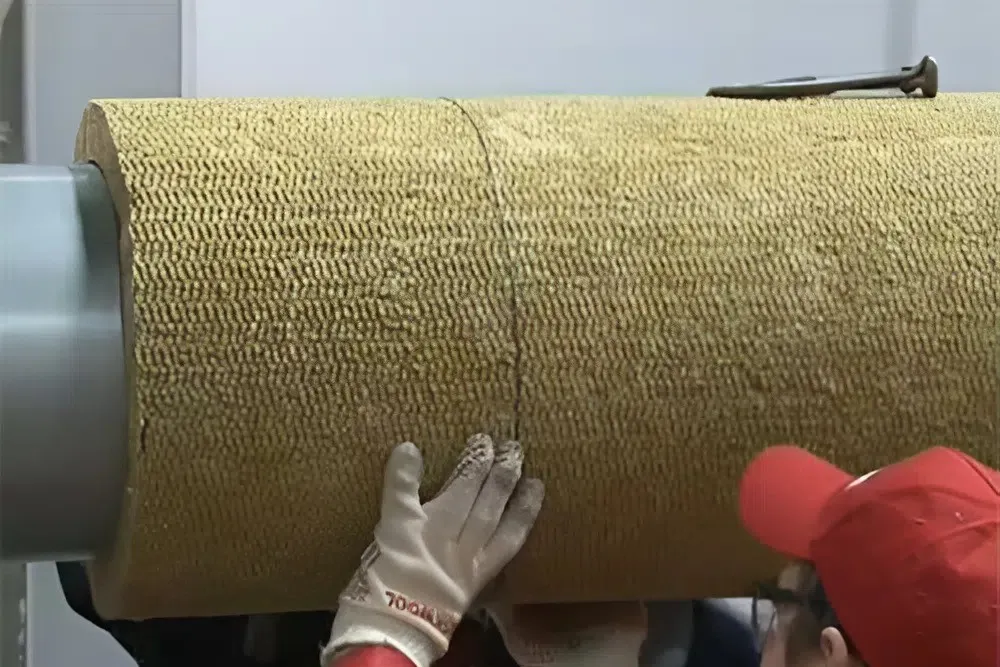

Крепление однослойной изоляции

Для труб диаметром от 219 мм применяется однослойная схема. Фиксация осуществляется:

• стальными бандажами (лента 0,7×20 мм) — по периметру;


• подвесками из проволоки диаметром 1,2 мм — вдоль трубы.

При использовании матов без обкладки под подвески устанавливаются стеклопластиковые подкладки для предотвращения продавливания. Для матов с обкладкой (фольга, сетка и др.) подкладки не требуются, а кромки обкладочного слоя герметично сшиваются.

Крепление многослойной изоляции

При двух- и трехслойной кладке (актуально для труб 219 мм и более):

• внутренний слой фиксируется проволочными кольцами диаметром 2 мм и подвесками;


• наружный слой — стальными бандажами;


• стыки слоев смещаются (укладка «вразбежку»), чтобы исключить сквозные «мостики холода».

Для труб диаметром 530 мм и более дополнительно может монтироваться проволочный каркас: кольца с шагом 500 мм, усиленные пучками стяжек (от 4 до 8 шт. в зависимости от числа слоев).

Монтаж на вертикальных и горизонтальных участках

На вертикальных участках для предотвращения сползания изоляции устанавливаются струны, а через каждые 3–4 м — разгружающие устройства (опорные кольца).

На горизонтальных трубах:

• при толщине изоляции <100 мм используются опорные скобы;


• при толщине ≥100 мм — опорные кольца с изолирующими прокладками (например, из стеклопластика).

Требования к крепежу

Все стальные элементы, которые контактируют с трубой (особенно в системах холодоснабжения, низкотемпературных и подземных теплосетях), обязательно подвергаются антикоррозионной защите — оцинковке или покрытию термостойким лаком. Незащищенный крепеж запрещен.

Устройство покровного слоя

Поверх теплоизоляции монтируется защитное покрытие, выбор которого зависит от условий эксплуатации:

• оцинкованная сталь или алюминий (лист 0,3 мм, гофрированный для повышения жесткости);


• стеклопластик (для агрессивных сред);


• штукатурка по сетке (внутренние помещения).

Крепление покрытия — саморезами или бандажами. В первом случае между утеплителем и металлическим покрытием устраивается предохранительный слой (стеклоткань или стеклохолст) толщиной не меньше длины винта, чтобы исключить прокол теплоизоляции.

При изоляции трубопроводов холодоснабжения или рефрижерации обязательно предусматривается герметичный пароизоляционный слой (алюминиевая фольга, полимерная пленка, рубероид), который исключает проникновение влаги в утеплитель. Его монтаж выполняется с проклейкой всех стыков.

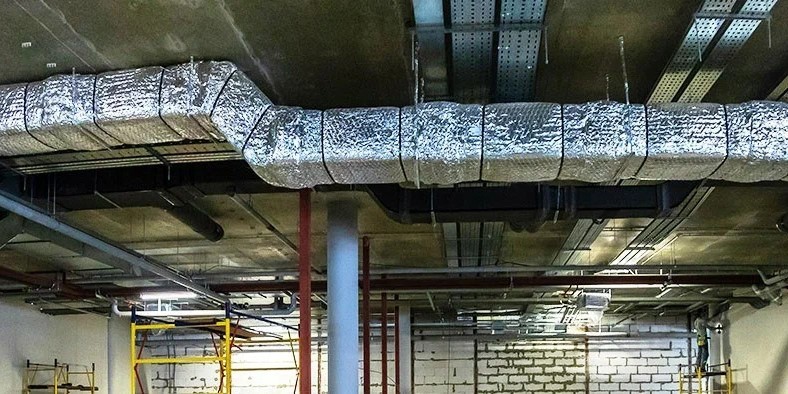

Тепловая изоляция газоходов и прямоугольных воздуховодов

Для теплоизоляции газоходов и прямоугольных воздуховодов преимущественно применяются прошивные маты из минеральной ваты, которые отличаются устойчивостью к вибрации, высоким температурам и механическим нагрузкам.

Крепление теплоизоляционного слоя

Фиксация утеплителя осуществляется одним из следующих способов:

• приварные или вставные штыри/шпильки;


• проволочные кольца, струны или бандажи из стальной ленты.

На углах конструкций под бандажи устанавливаются металлические подкладки, выполненные из того же материала, что и покровный слой, для равномерного распределения нагрузки.

Если на поверхности присутствуют ребра жесткости, которые выступают над уровнем изоляции, они также подлежат утеплению: штыри, шпильки или скобы привариваются непосредственно к ребрам, тем самым обеспечивают надежную фиксацию матов.

Монтаж покрывного слоя

В большинстве случаев в качестве наружной защиты используется металлическое покрытие (оцинкованная сталь, алюминий), которое крепится к заранее установленным стальным скобам (например, 3×30 мм) с помощью болтов, саморезов или заклепок.

Между скобами и покрытием укладываются упругие прокладки (например, из картона) для компенсации теплового расширения и снижения вибрационной передачи. Шаг установки скоб — 500×500 мм или 1000×500 мм, в зависимости от габаритов и конструктивных особенностей воздуховода/газохода.

Особенности теплоизоляции вентиляционных систем без сварки

В приточных воздуховодах, где сварочные работы запрещены из-за риска повреждения покрытия или пожарной опасности, применяются несварные каркасы:

• проволочные конструкции;


• деревянные бруски;


• элементы из стеклотекстолита.

Крепление металлического покрытия выполняется шурупами к каркасу. Стыки пароизоляционного слоя рекомендуется располагать над элементами каркаса для удобства герметизации и повышения надежности.

Требования к изоляции холодных и кондиционных воздуховодов

При утеплении систем с отрицательными или близкими к точке росы температурами обязательно устройство герметичного пароизоляционного слоя (алюминиевая фольга, полимерная пленка и др.), параметры которого определяются в соответствии с СНиП 41-03-2003.

Если наружное покрытие крепится саморезами:

• Поверх пароизоляции устраивается предохранительный слой из стеклохолста или стеклоткани толщиной 15–20 мм, чтобы исключить прокол паробарьера.


• Альтернативный вариант — крепление с помощью прижимных планок вместо сквозного крепления.

При использовании матов с фольгированной облицовкой все стыки герметизируются алюминиевой самоклеящейся лентой, которая одновременно может выполнять функцию бандажа для фиксации теплоизоляции, упрощает монтаж и повышает паропроницаемость.

Принципы теплоизоляции котлов и насосного оборудования

Для теплоизоляции котлов и насосного оборудования предпочтительно использовать прошивные маты из минеральной (базальтовой) ваты, которые сочетают негорючесть, высокую термостойкость и устойчивость к вибрационным нагрузкам — ключевые требования при эксплуатации энергетического и перекачивающего оборудования.

Изоляция котлов

На корпусах котлов и присоединительных патрубках маты фиксируются с помощью приварных штырей или скоб и проволочных бандажей (для обжима по периметру).

Участки сложной геометрии — фланцы, тройники, ответвления — утепляются индивидуально выкроенными элементами с плотной подгонкой по форме и дополнительной фиксацией (например, бандажами или стяжками).

В качестве наружной защиты применяется покровный слой из оцинкованной стали, алюминия или фольгированная оболочка (для комбинированной тепло- и пароизоляции).

Изоляция насосов

Для насосов используются эластичные прошивные маты, которые позволяют плотно охватить корпус и патрубки даже при наличии выступающих элементов. Крепление выполняется с помощью:

• пластиковых или металлических хомутов;


• самоклеящейся алюминиевой ленты;


• обжимных бандажей.

При работе с оборудованием для транспортировки среды с отрицательными температурами поверх теплоизоляции обязательно устраивается герметичный пароизоляционный слой (алюминиевая фольга, полимерная пленка), которая предотвращает конденсацию влаги в утеплителе.

Если предусмотрен металлический покровный слой, между ним и пароизоляцией укладывается защитный буфер из стеклохолста (толщиной не менее 15 мм), чтобы избежать повреждения паробарьера при креплении саморезами.

Все металлические крепежные элементы, которые контактируют с оборудованием, должны быть выполнены из оцинкованной или нержавеющей стали — это необходимо для защиты от коррозии, особенно в условиях повышенной влажности или конденсации.

Толщина изоляции подбирается расчетным путем так, чтобы температура наружной поверхности в зонах возможного контакта с персоналом не превышала 45℃ — в соответствии с требованиями охраны труда и промышленной безопасности.

Заключение

Минераловатные маты зарекомендовали себя как эффективный изоляционный материал и утеплитель в самых разных сферах применения — от оборудования, которое работает при высоких температурах, до наружных трубопроводов и систем вентиляции. Правильно выбранная толщина, качественный монтаж, надежная защита от влаги и механических нагрузок позволяют в полной мере раскрыть их эксплуатационные свойства.
